Мобильные автолаборатории видеодиагностики трубопроводов

Успешность обслуживания и чистки трубопроводов во многом зависит от правильности определения локализации проблемы внутри линий. Для этих целей нами используются современные передвижные лаборатории.

Назначение

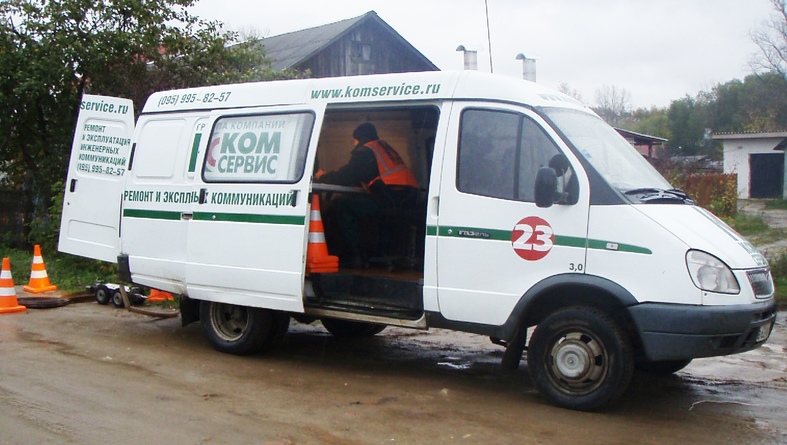

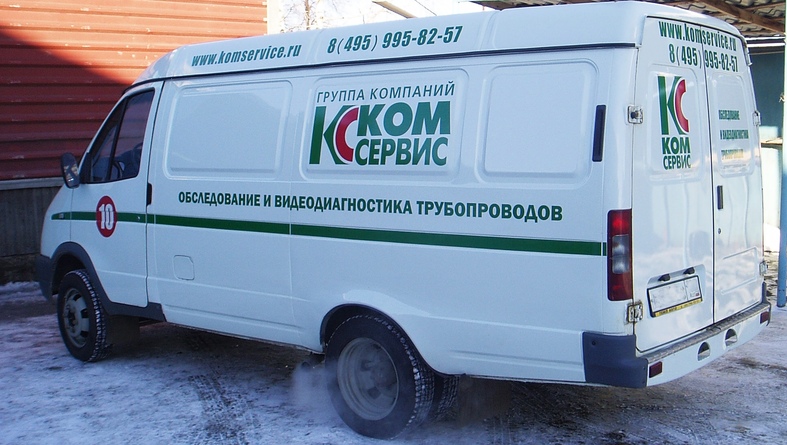

Мобильные лаборатории способны осуществлять видеодиагностику инженерных сетей различного назначения. Внутри каждого такого пункта есть блок оператора, отвечающий за съемку, запись и обработку материалов обследования непосредственно на объекте. Основными элементами лаборатории могут быть роботизированные диагностические модули ТАРИС Р-200 или проталкиваемые комплексы (ТАРИС и РОКАМ). В качестве колесной базы системы выступают авто Газель, Mercedes Sprinter, Peugeot Boxer.

Особенности телевизионного обследования

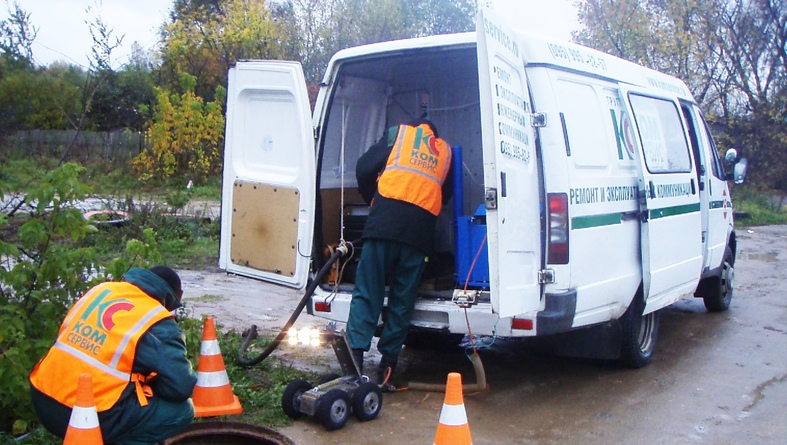

Процесс телеинспекции или видеодиагностики осуществляется через продвижение по внутреннему пространству коммуникаций специального модуля с камерой. Сигнал съемки в режиме живого времени выводится на экран в отсеке оператора.

Основные типы диагностического оборудования:

• Проталкиваемое. Главным элементом системы выступает кабель-стеклопруток с камерой. Проталкиваемые модели используются для обследования магистралей небольшого сечения протяженностью до 70 м. Перемещение кабеля происходит вручную.
• Роботизированное. Это оборудование действует за счет роботов с колесиками, видеокамерой и серией датчиков. Управление подвижным модулем осуществляется через удобный радиопульт. Таким способом можно обследовать трубопроводы диаметром 15-200 см протяженностью до 400 м. По ходу перемещения внутри трубы робот фиксирует уровень уклона, точный диаметр, наличие дополнительных ответвлений. Информация выводится на монитор и сохраняется на SD-карте.

Специфика роботизированного комплекса ТАРИС Р-200

Главное отличие роботов от проталкиваемых систем — это способность самостоятельно перемещаться внутри магистралей. Роботизированные модели постепенно вытесняют проталкиваемую телеинспекцию и гидростатического тестирования. Большинство таких комплексов действуют за счет визуальной информации и ультразвука. На инновационных разработках встречаются также функции анализа посредством магнитного поля: подобный подход освобождает от необходимости сливать воду из трубопровода.

Благодаря специальному программному обеспечению сбор и обработка данных относительно обнаруживаемых дефектов осуществляется в автоматическом режиме. Применение роботизированного комплекса позволяет отказаться от дорогостоящих земляных работ, учитывая повышенную дальность действия системы.

Что умеют выявлять роботы:

• коррозии различного типа (сплошную, язвенную, питтинговую);
• трещины, сколы, царапины;
• внутренние повреждения металлических труб (расслоения, ликвации, эрозии);
• снижение качества кольцевых сварных соединений (снаружи и внутри трубы);
• посторонние предметы, наслоения, засоры;
• деформации, следы механических ударов, овальность.

Телеинспекция отлично себя зарекомендовала в ходе проведения очистительных мероприятий. С ее помощью можно не только обнаруживать засоры и загрязнения, но также проверять эффективность проведенных работ. По завершению прочистки оператор включает телеинспекционное оборудование для выявления остатков засора и финальной демонстрации качества промывки. Кроме обычных канализационных труб, видеодиагностика повсеместно применяется при обследовании коллекторов, водопроводов, теплопроводов, вентиляционных линий и пр.
