Объект: завод по производству бытовой химии «Henkel»

Проблема: Происходит постоянное поступление грунтовой воды в канализационно-насосную станцию (КНС), несмотря на то, что канализационная сеть, приходящая в КНС только проложена, еще не сдана в эксплуатацию и трубы должны стоять сухими.

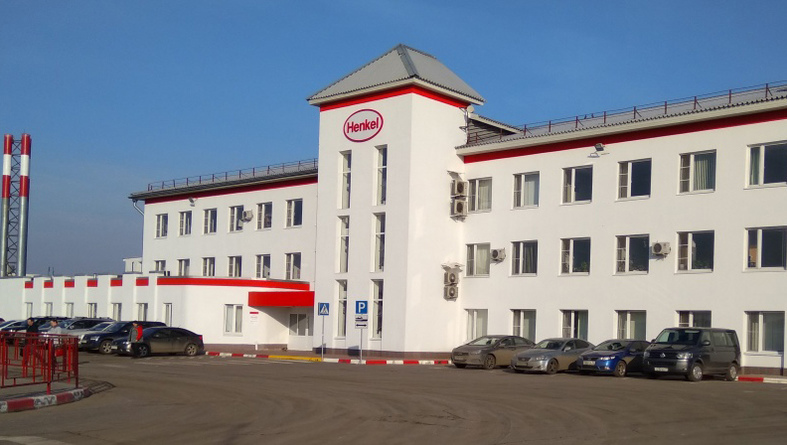

Административный корпус завода “Henkel”.

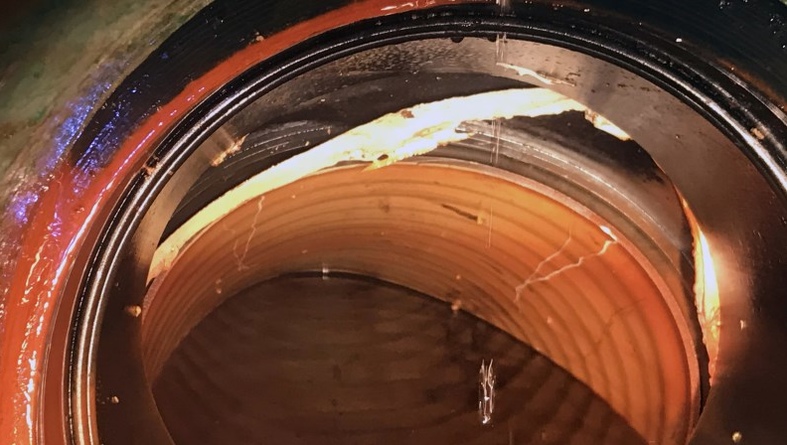

Во время работ по телеинспекции наружной канализации обнаружен пролом трубопровода на участке между КНС и колодцем К3.

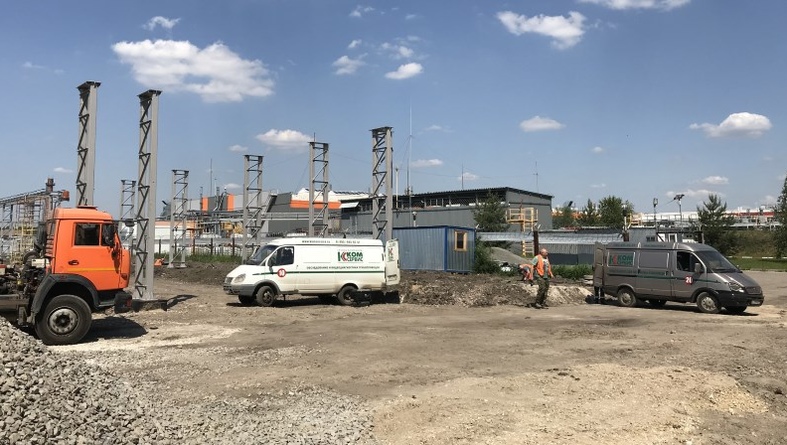

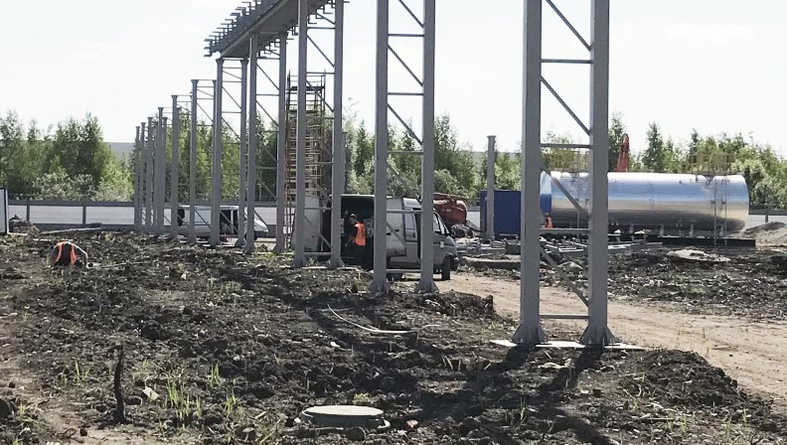

На фото представлена строительная площадка доп. территории завода “Henkel”. Под этой площадкой проходит вновь проложенные трубы производственной канализации от завода до КНС. Специалисты «КОМСЕРВИС» выполняли работу по промывке и видеодиагностике этих труб.

Рабочий процесс по промывке и видеодиагностике трубопроводов производственной канализации диаметром 300мм, на территории завода “Henkel”.

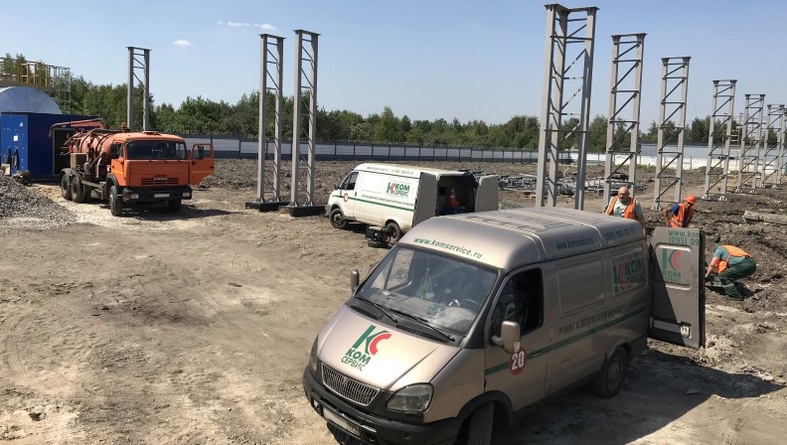

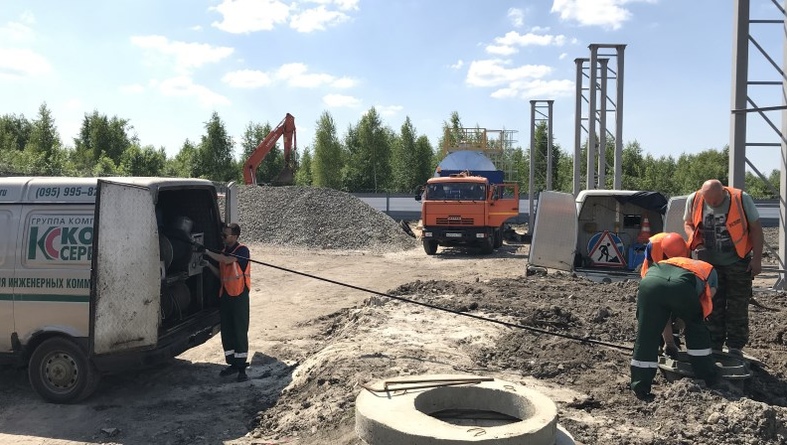

Производственный процесс промывки и телеинспекции наружной канализации диаметром 300мм. Справа - каналопромывочная машина осуществляет промывку труб, по центру – лаборатория телеинспекции трубопроводов, контролирует качество промывки и состояние труб, слева – илосос производит откачку из КНС осадка, вымываемого из труб песка и рабочей воды использованной для промывки труб.

Не всегда на объекте, имеется возможность разместить каналопромывочную машину вплотную к колодцу. Работать приходится, исходя из имеющихся условий. Для управления процессом промывки труб оператор каналопромывочной машины прибегает к помощи напарников.

Если при промывке интервала канализационных труб каналопромывочную машину невозможно разместить над колодцем, оператор каналопромывочной машины вынужден воспользоваться помощью напарника, который контролирует процесс промывки. Идет ли шланг в колодец, что вымывается из трубы, когда необходимо остановиться, чтобы очистить колодец и т. п. В этом случае помощник является «глазами» оператора.

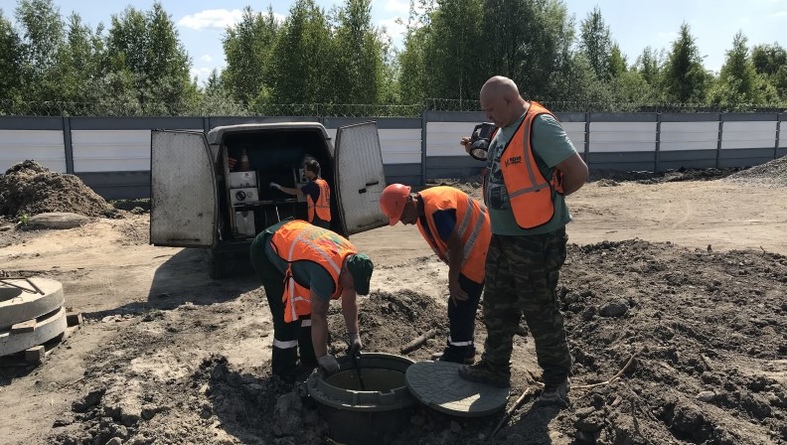

Процесс установки видеодиагностического робота в лотке колодца. Из-за стесненных условий видна только спина помощника оператора лаборатории телеинспекции трубопроводов.

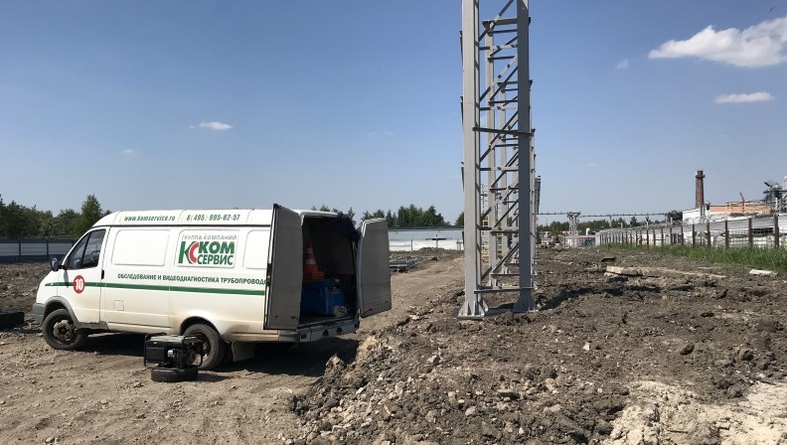

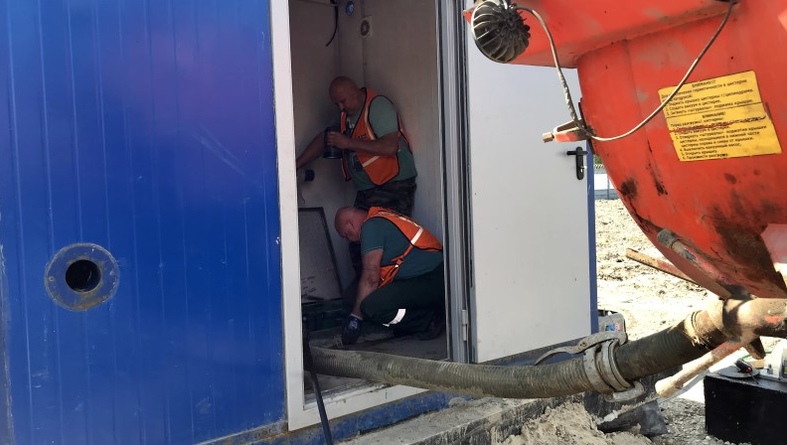

Оборудование лаборатории видеодиагностики трубопроводов можно подключить к электричеству, как от сети 220В, так и от генератора. Поскольку кабель, через который происходит управление роботом, имеет длину 400 метров, лабораторию видеодиагностики трубопроводов можно расположить на любом расстоянии от колодца, при условии, что сумма длин расстояния до колодца, глубины колодца и обследуемого интервала не превысит длины кабеля.

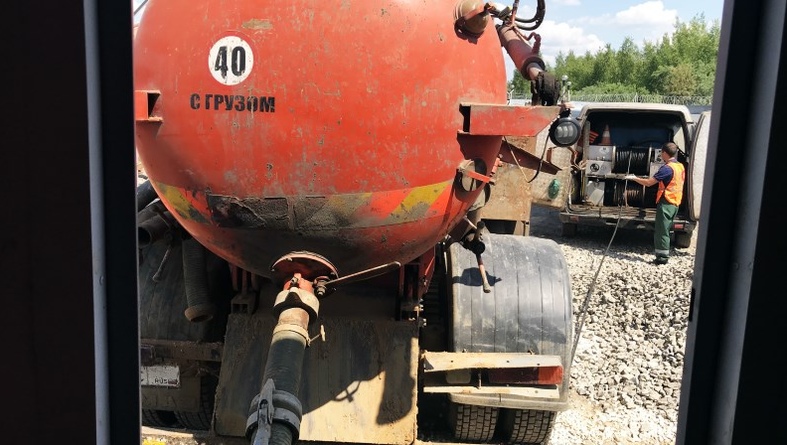

Процесс промывки канализации на входе трубы в канализационно-насосную станцию, с одновременной очисткой приемного резервуара КНС илососом.

Специалисты «КОМСЕРВИС» контролируют процесс очистки приемного резервуара канализационно-насосной станции от осадка илососом и управляют процессом промывки трубопровода на входе в приемный резервуар КНС.

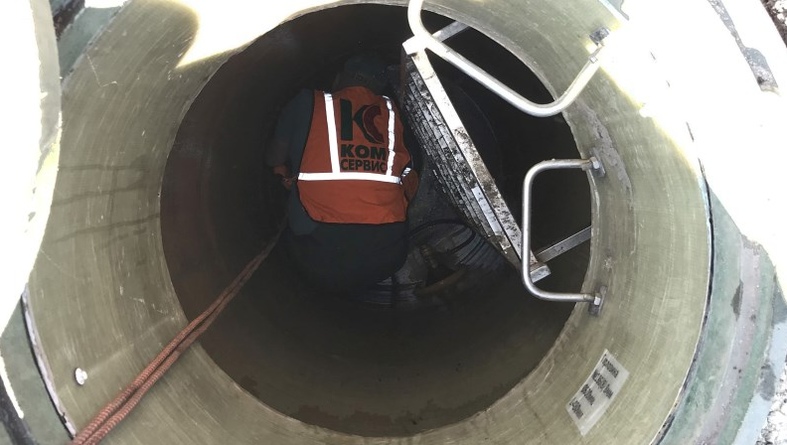

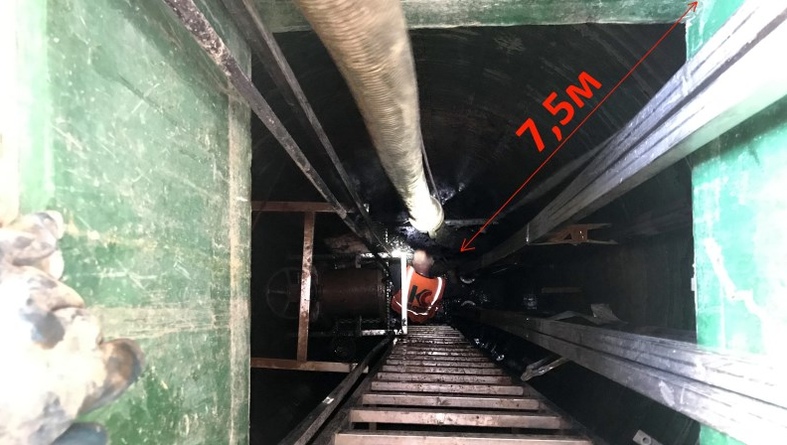

Специалист «КОМСЕРВИС» производит очистку приемного резервуара канализационно-насосной станции (КНС) от вымываемого из трубы песка и от ранее скопившегося на дне КНС уплотненного осадка. Работа производится при помощи илососа. Поскольку осадок слежавшийся, специалист вынужден находиться на дне КНС и направлять шланг илососа в скопление осадка. Работа напоминает уборку помещения пылесосом, только более мощным.

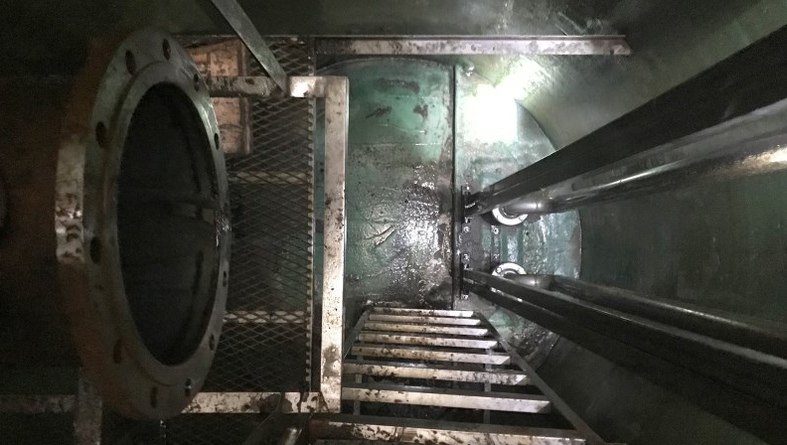

Канализационно-насосная станция (КНС) полностью очищена. Вся вода, осадок (песок, глина, мусор) откачаны, и удалены.

¹ /

При расширении производства у нашего Заказчика завода «Хенкель» (Henkel) возникла необходимость проложить дополнительную сеть наружной канализации для сбора производственных стоков. Участок сети тупиковый - трубопровод диаметром 300мм, протяженностью около 200 метров должен собирать и отводить стоки в канализационно-насосную станцию (КНС) с дальнейшей перекачкой в сборный резервуар из которого будет происходить вывоз стоков на утилизацию илососами. После завершения строительства данного участка наружной канализации, Заказчик обнаружил, что в КНС постоянно прибывает вода, хотя на верхнем участке данной сети стоит пневматическая заглушка, сеть в эксплуатацию не запущена и КНС должна стоять сухой.

Наша задача состояла в том, чтобы провести телеинспецию канализации, состоящей из четырех участков вновь проложенных трубопроводов, диаметром 300мм от поворотного колодца старой сети до КНС, всего около 200 метров и найти причину поступления грунтовой воды.

Для телеинспекции труб этого участка канализации наши специалисты использовали роботизированный комплекс ТАРИС Р-200.

В процессе телеинспекции был обнаружен пролом трубы на последнем интервале канализационной сети при входе в КНС. На остальных участках сети было обнаружено заиление труб песком и глиной, местами до 30%. Из-за постоянного притока грунтовой воды в свежепостроенную КНС также намыло песок и глину.

По результатам проведенной телеинспекции Заказчику было рекомендовано переложить интервал трубы с проломом, а после перекладки дефектного интервала вызвать наших специалистов и произвести полную гидродинамическую промывку всего участка вновь проложенной канализации от отложений песка и глины, с очисткой канализационных колодцев, очисткой КНС и повторной телеинспекцией труб.

Через две недели после первичной телеинспекции, Заказчик заменил дефектный участок трубопровода, а наши специалисты произвели работы по полной промывке и повторному видеодиагностическому обследованию этой сети.
